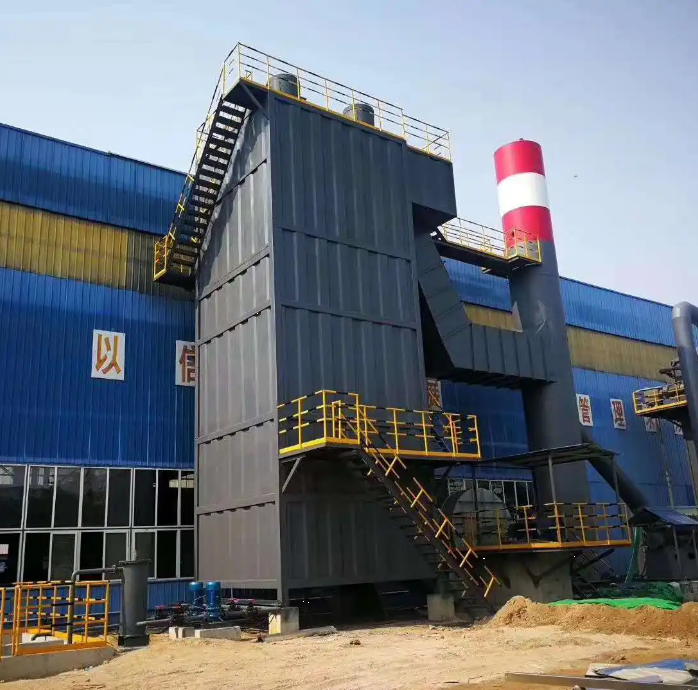

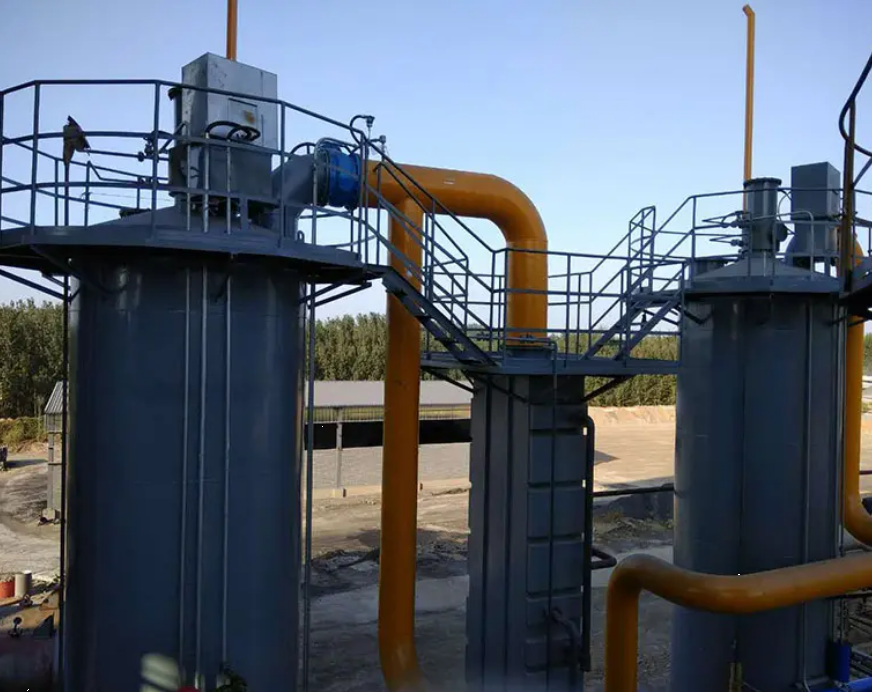

瀝青站電捕焦油器，在混合氣體發生器的生產過程中，以煙煤為原料的加油站常配置電過濾器(除焦油設備外)，以降低煤氣中焦油的含量，部分以無煙煤或焦炭為原料的加油站也配置電過濾器(除塵設備)。電動焦油疏水閥的結構類型可分為濕式、管式、蜂房式、臥式等，在維修電動焦油疏水閥時，必須關閉高壓電源，拉下開關，懸掛警示標志，對保證維修效率和安全運行起著至關重要的作用。

瀝青站電捕焦油器結構:

1. 電纜接線盒:是接收電捕焦油器上高壓電纜發出的高壓直流的裝置。

2. 壁套:為電瓷片，由端子盒引出，進入過渡裝置支撐絕緣子。

3.支撐絕緣體:起著兩種作用。一般情況下，由井架將電暈桿上架懸掛三個以上的支撐絕緣子，以保持上架的穩定性，但對于較小的，則采用單個支撐絕緣子懸掛上架。另一個功能是通過支撐絕緣體之一引入高壓直流電源。

4. 上框和下框:用于電暈極的固定和穩定。上框可調節電暈極在降水極中的位置。下架主要用于固定重錘，以保證電暈極的調節，使電暈極保持垂直狀態而不是扭曲狀態。

5. 電暈桿:一般由304級或以上不銹鋼穿孔組成。

6.沉淀極:一般由厚度為2mm的普通碳鋼盤管焊接，由于沉淀極的總長度約為3500 mm，所以由多段管焊接成一個整體。

7. 氣體分離器板:這是由帶孔的沖孔鋼板組成。通過氣體分離器板，目的是使煙氣能在整個截面上實現均勻分布，使所有電暈極-沉淀極組都能起到除油的目的。
